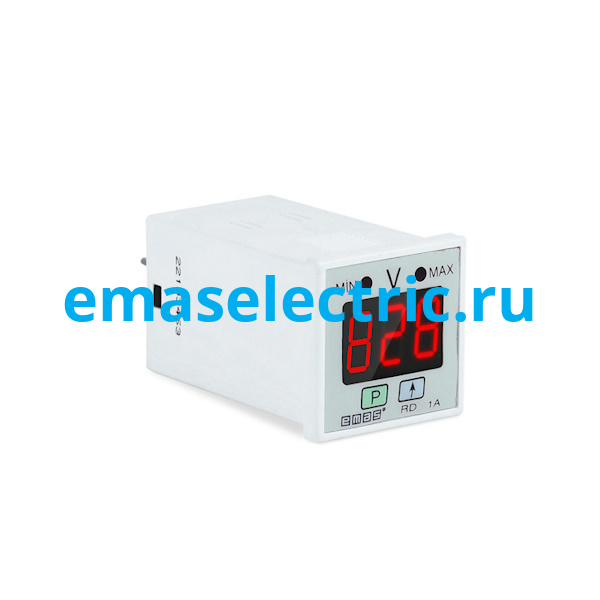

RDV1A Реле выдержки по напряжению (0-600В AC), 1ПК, 220/230В AC

RDV1A Реле выдержки по напряжению (0-600В AC), 1ПК, 220/230В AC
10997
Артикул
RDV1A

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Коммутационная способность 6000/ час
Тип соединения 8-контактный
Рабочая частота 50Гц
Рабочее напряжение 230В переменного тока
Товар Панельный счетчик
Тип счетчика Цифровой
Назначение Вольтметр
Тип контакта 1НO
Контактный ток (т.е.) 5А (резистивный)
Механический срок службы (минимальное количество) 10000000
Электрический срок службы (минимальное число) 100000
Рабочая температура -5°С / + 55°С
Класс защиты IP20
Контактный материал АgNi
Тип выхода 1 реле  10A / 250V AC
Диапазон измерения 0… 600 В переменного тока
Максимальная контактная мощность 1500ВА
Количество контактов 1 переключение
Диапазон напряжения (0,85-1,1) *Ue
Индикатор состояния 7-сегментный дисплей
Количество цифр 3
Тех.спецификация
Нет в наличии
Полное описание

Особенности цифровых вольтметров серии (RD)

  • Простота программирования
  • Дисплей, отображающий 3 цифры
  • Светодиодная индикация состояния реле
  • Защита паролем от некомпетентного перепрограммирования
  • Возможность установки параметров с панели управления прибора
  • Возможность измерения напряжения от 0 до 600В
  • Установка в стандартные 8-пиновые разъемы для удобства монтажа на DIN-рейку 35мм.

Принцип работы: от интегрального стабилизатора на микроконтроллер подается напряжение в 5В. Тактовый генератор контроллера тактируется от внутреннего источника, с частотой 1 МГц. Один бит используется для управления точкой, семь бит порта настроены на управление, включение и вывод сегментов индикатора .Оставшиеся 3 бита настроены на вывод и используются для управления разрядами индикатора.
На входной делитель напряжения подается измеряемое напряжение, (резистором производится калибровка вольтметра под показания эталонного вольтметра). С входного делителя напряжение подается на 11-й вывод микроконтроллера (7-й бит порта), который сконфигурирован как вход АЦП. Затем напряжение на входе АЦП сравнивается с опорным напряжением и преобразуется в цифровое значение. Далее контроллер преобразует шестнадцатеричный код измеренного напряжения, в десятичный код, а затем в код семи-сегментный. Таймер прерывает выполнение программы на подпрограмму управления индикатором, которая, используя вычисленный семи-сегментный код, засвечивает первый из трех знаков индикатора, при следующем прерывании - второй знак, а при следующем прерывании третий. и.так далее.
